Kuglični ležajevi

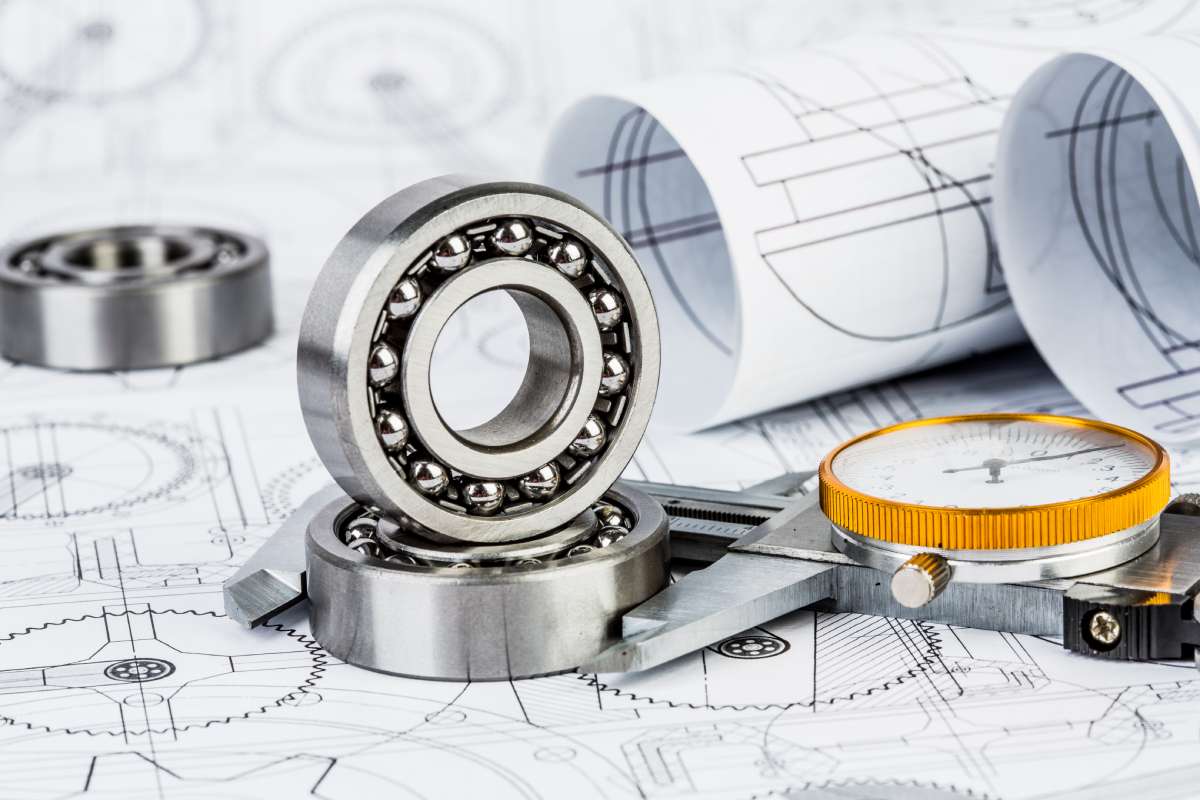

Kuglični ležajevi (kuglageri) su kotrljajni ležajevi kod kojih se između unutrašnjeg i spoljašnjeg prstena kotrljaju kuglice. Imaju malo trenje, rade tiho i postižu velike brojeve obrtaja, pa su najčešće ugrađivana vrsta ležaja: u elektromotorima, pumpama, ventilatorima, menjačima, alatima, vozilima i kućnim uređajima.

Na e-lager.rs ima više od 12.000 kugličnih ležajeva brendova SKF, FAG, NSK, ZVL, TIMKEN, KFB-Germany, CODEX i CRAFT, uz ekonomičnu liniju HW.

Vrste kugličnih ležajeva

Podkategorija Tipične oznake Opterećenje Primena
Radijalni 6000, 6200, 6300, 16000, 61800, 61900 radijalno + umereno aksijalno u oba smera najšira primena: elektromotori, pumpe, ventilatori, točkovi
Sa kosim dodirom 7205 BE, 3205 A, QJ 210 kombinovano, veća aksijalna sila pumpe, kompresori, menjači, vretena
Samopodesivi 1205, 2205, 1205 K radijalno, uz nagib vratila dugačka vratila, transporteri, poljoprivredne mašine
Aksijalni 51105, 52205, 53205 samo aksijalno dizalice, kuke, vertikalna vratila, rukavci
Precizni 7008 CD/P4A, 71908, BSA, TAC kombinovano, uz veliku tačnost vretena alatnih mašina, navojna vretena
Minijaturni 608, 625, MR 105, MF 128 malo, uz veliku brzinu mali motori, 3D štampači, alati, modeli
Nerđajući (INOX) W 6204-2RS1, S 6205-2RSR kao standardni, uz manju nosivost vlaga, voda, prehrambena industrija

Kuglični ili valjkasti ležaj?

Kuglica dodiruje stazu prstena u tački, a valjak po liniji. Zato kuglični ležajevi imaju manje trenje, tiši rad i veće brzine, a valjkasti ležajevi nose veća i udarna opterećenja. Za lakša i srednja opterećenja pri velikim brzinama bira se kuglični ležaj, a za teška opterećenja valjkasti.

Na šta obratiti pažnju pri izboru

  • Dimenzije d × D × B: unutrašnji prečnik, spoljašnji prečnik i širina. Ležaj se može pretražiti i po dimenzijama, npr. „25x52x15“.
  • Zaptivke: ZZ / 2Z (metalni limovi) za čistu okolinu i veće brzine, 2RS (gumene zaptivke) za prašinu i vlagu, otvoren ležaj kada se podmazuje uljem.
  • Zazor: CN je normalan, a C3 veći od normalnog, za elektromotore, povišenu temperaturu i čvrsto naleganje.
  • Pravac opterećenja: za veće aksijalne sile ležaj sa kosim dodirom, za čisto aksijalno opterećenje aksijalni ležaj.
  • Poravnanje vratila: ako vratilo nije poravnato, samopodesivi ležaj.

Kako se čita oznaka ležaja i tabela ekvivalenata zaptivki između brendova nalaze se na stranici Ležajevi, a dimenzije najtraženijih ležajeva u podkategoriji Radijalni. Ako ne možete da pronađete ležaj, pošaljite nam oznaku, dimenzije ili fotografiju starog ležaja.

Česta pitanja

Šta je kuglager?

Kuglager (od nemačkog Kugellager) je uobičajen naziv za kuglični ležaj, kotrljajni ležaj kod kojeg su kotrljajna tela kuglice.

Koja je razlika između kugličnih i valjkastih ležajeva?

Kuglica dodiruje prsten u tački, a valjak po liniji. Zato kuglični ležajevi imaju manje trenje i postižu veće brzine, a valjkasti nose veća i udarna opterećenja. Za istu veličinu valjkasti ležaj nosi znatno više.

Da li kuglični radijalni ležaj može da nosi i aksijalnu silu?

Da. Radijalni ležaj sa dubokim žlebom nosi i umerenu aksijalnu silu u oba smera. Za veće aksijalne sile biraju se ležajevi sa kosim dodirom, a za čisto aksijalno opterećenje aksijalni kuglični ležajevi.

Kada se bira samopodesivi kuglični ležaj?

Kada vratilo nije potpuno poravnato ili se savija pod opterećenjem, npr. kod dugačkih vratila transportera i poljoprivrednih mašina. Spoljašnji prsten ima sfernu stazu, pa ležaj podnosi nagib vratila od nekoliko stepeni.

Da li se zatvoreni kuglični ležajevi podmazuju?

Ne. Ležajevi sa zaptivkama ZZ ili 2RS su fabrički napunjeni mašću za ceo vek rada. Otvoreni ležajevi se podmazuju mašću ili uljem iz kućišta.

FILTERI

SORTIRAJ

Tip proizvoda
Kavez
Materijal
Otvor
Ugao
Uparivanje
Vrsta proizvoda
Zaptivke
Zazor
Svi brendovi
Nivo kvaliteta
Dostupnost
Sortiraj po ceni
Tip Oznaka Proizvođač Kvalitet Dimenzije Dostupno Količina Cena bez PDV-a Pogledaj/Korpa
108 TN9 SKF
108 TN9 SKF
Ležaj 108 TN9 SKF (5 zvezdica) 8 x 22 x 7 mm 12
-
+
1.323,27 / kom
108 TVH FAG
108 TVH FAG
Ležaj 108 TVH FAG (5 zvezdica) 8 x 22 x 7 mm 10
-
+
1.111,25 / kom
11204-TVH FAG
11204-TVH FAG
Ležaj 11204-TVH FAG (5 zvezdica) 20 x 47 x 14 mm 4
-
+
2.616,25
11205 FAG
11205 FAG
Ležaj 11205 FAG (5 zvezdica) 25 x 52 x 44 mm 1
-
+
3.021,49 / kom
11206 CODEX
11206 CODEX
Ležaj 11206 CODEX (2 zvezdice) 30 x 62 x 48 mm 4
-
+
1.039,43 / kom
11206 FAG
11206 FAG
Ležaj 11206 FAG (5 zvezdica) 30 x 62 x 48 mm 4
-
+
4.263,33 / kom
11206 KFB-Germany
11206 KFB-Germany
Ležaj 11206 KFB-Germany (2 zvezdice) 30 x 62 x 48 mm 8
-
+
1.560,83 / kom
11207 CODEX
11207 CODEX
Ležaj 11207 CODEX (2 zvezdice) 35 x 72 x 52 mm 22
-
+
1.692,52 / kom
11207 TN9 SKF
11207 TN9 SKF
Ležaj 11207 TN9 SKF (5 zvezdica) 35 x 72 x 52 mm 12
-
+
8.966,40 / kom
11207-TVH FAG
11207-TVH FAG
Ležaj 11207-TVH FAG (5 zvezdica) 35 x 72 x 52 mm 4
-
+
4.106,25
11208 CODEX
11208 CODEX
Ležaj 11208 CODEX (2 zvezdice) 40 x 80 x 56 mm 4
-
+
1.990,83 / kom
11208 FAG
11208 FAG
Ležaj 11208 FAG (5 zvezdica) 40 x 80 x 56 mm 6
-
+
6.303,14 / kom
11208 KFB-Germany
11208 KFB-Germany
Ležaj 11208 KFB-Germany (2 zvezdice) 40 x 80 x 56 mm 10
-
+
2.056,30 / kom
11209 TN9 SKF
11209 TN9 SKF
Ležaj 11209 TN9 SKF (5 zvezdica) 45 x 85 x 58 mm 4
-
+
13.835,73 / kom
11209-TVH FAG
11209-TVH FAG
Ležaj 11209-TVH FAG (5 zvezdica) 45 x 85 x 58 mm 7
-
+
5.396,25
11210 FAG
11210 FAG
Ležaj 11210 FAG (5 zvezdica) 50 x 90 x 58 mm 2
-
+
8.247,26 / kom
11210 TN9 SKF
11210 TN9 SKF
Ležaj 11210 TN9 SKF (5 zvezdica) 50 x 90 x 58 mm 2
-
+
4.937,53 / kom
1200 CODEX
1200 CODEX
Ležaj 1200 CODEX (2 zvezdice) 10 x 30 x 9 mm 16
-
+
259,97 / kom
1200 HW
1200 HW
Ležaj 1200 HW (1 zvezdica) 10 x 30 x 9 mm 32
-
+
125,46 / kom
1200 NSK
1200 NSK
Ležaj 1200 NSK (4 zvezdice) 10 x 30 x 9 mm 45
-
+
1.293,79 / kom
1200 ZVL
1200 ZVL
Ležaj 1200 ZVL (3 zvezdice) 10 x 30 x 9 mm 44
-
+
251,73 / kom
1200 ETN9 SKF
1200 ETN9 SKF
Ležaj 1200 ETN9 SKF (5 zvezdica) 10 x 30 x 9 mm 68
-
+
1.440,40 / kom
1200-TVH FAG
1200-TVH FAG
Ležaj 1200-TVH FAG (5 zvezdica) 10 x 30 x 9 mm 4
-
+
1.186,25
1201 CODEX
1201 CODEX
Ležaj 1201 CODEX (2 zvezdice) 12 x 32 x 10 mm 3
-
+
283,40 / kom
